微型保险丝介绍


保险丝是用来保护电路不被过载电流损坏的电子元器件,在很多的电路中都离不开它,随着电子行业的快速发展,对保险丝的要求也越来越高。如今保险丝在许多产品设备上发挥重要的作用,如设备内部印制板和IC等的保护、输入输出电路的保护等,这些特殊电路就需要进行过载保护就不容易损坏,但是普通的保险丝不行,需要特殊的微型保险丝才可以,接下来就给大家介绍微型保险丝。

一、微型保险丝的形状与结构

微型保险丝的形状有引线型和片型之分,如果按保险丝元件的结构来分的话,又可以分为线形和薄膜形。每个型号的保险丝都有自己的特性和额定电流值。 线形具有优良的耐脉冲电流特性保险丝,适用于冲击电流较大的电路中。 薄膜形体积小、额定电流范围宽,是便携式电子设备中最理想的保险丝。 薄膜形超小型,具有优良的耐脉冲电流特性。

二、微型保险丝需要具备的资质认证

大多数微型保险丝都取得了美国国家安全规格的UL认证,合格的微型保险丝必须保证以下几个条件:

1. 按额定电流通电1小时不熔断。
2. 按额定电流通电时的温度上升<75℃。
3. 在通以2倍额定电流情况下,1分钟之内熔断。
4. 加上额定断路容量时,不会连续地产生飞弧或引燃。

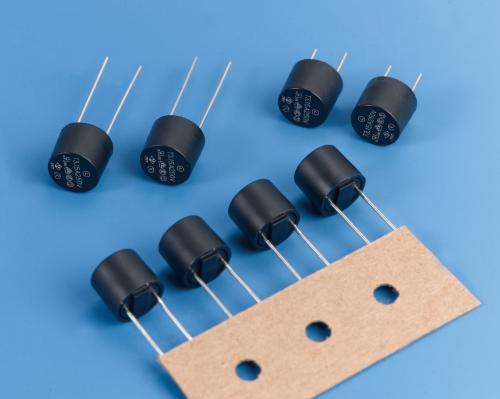

微型保险丝的形状规格

三、微型保险丝的使用方法

在实际使用场合,仅仅依据UL规格条款来选定保险丝是远远不够的。在选择时必须考虑其它的问题 。在了解所使用电路的参数基础上,按下面几个方面来选定保险丝:常态电流、熔断电流(希望使之熔断的电流和时间)、开路电压、短路电流、冲击电流(没有被切断的电流、时间和次数)、环境温度。

①常态电流:首先我们必须知道,在所使用的电路中流经保险丝的常态电流大小。通常情况下我们要预先设定一个减额量,然后按下面的原则来进行选择:即常态电流必须小于额定电流与减额系数的乘积。

②熔断电流:按照UL规格的规定,保险丝应在额定电流2倍的情况下快速熔断。但在大多数情况下,为了确保可靠地熔断,我们推荐熔断电流应大于额定电流的2.5倍。另外熔断时间是重要的话,还必须参考厂商提供的熔断特性图来作出判断。

③开路电压:开路电压一般应选定为小于额定电压。例如将额定电压为24V的保险丝用于100V的电路中时,有可能引燃保险丝或使保险丝破裂。

④短路电流:我们把电路短路时流过的最大电流值称之为短路电流。对于各种保险丝来说,额定断路容量是有规定的,我们在选择保险丝时必须注意不要使短路电流超过额定断路容量。如果选择了断路容量小的保险丝,则有可能使保险丝破裂或者引发火灾。

⑤冲击电流:观测冲击电流的波形(脉冲电流波形),用I2t值(焦耳积分值)来计算它的能量。冲击电流的大小和次数不同,对保险丝造成的影响也是不同的。冲击电流的I2t值与单脉冲的熔断I2t值之比决定了保险丝耐冲击电流的次数。

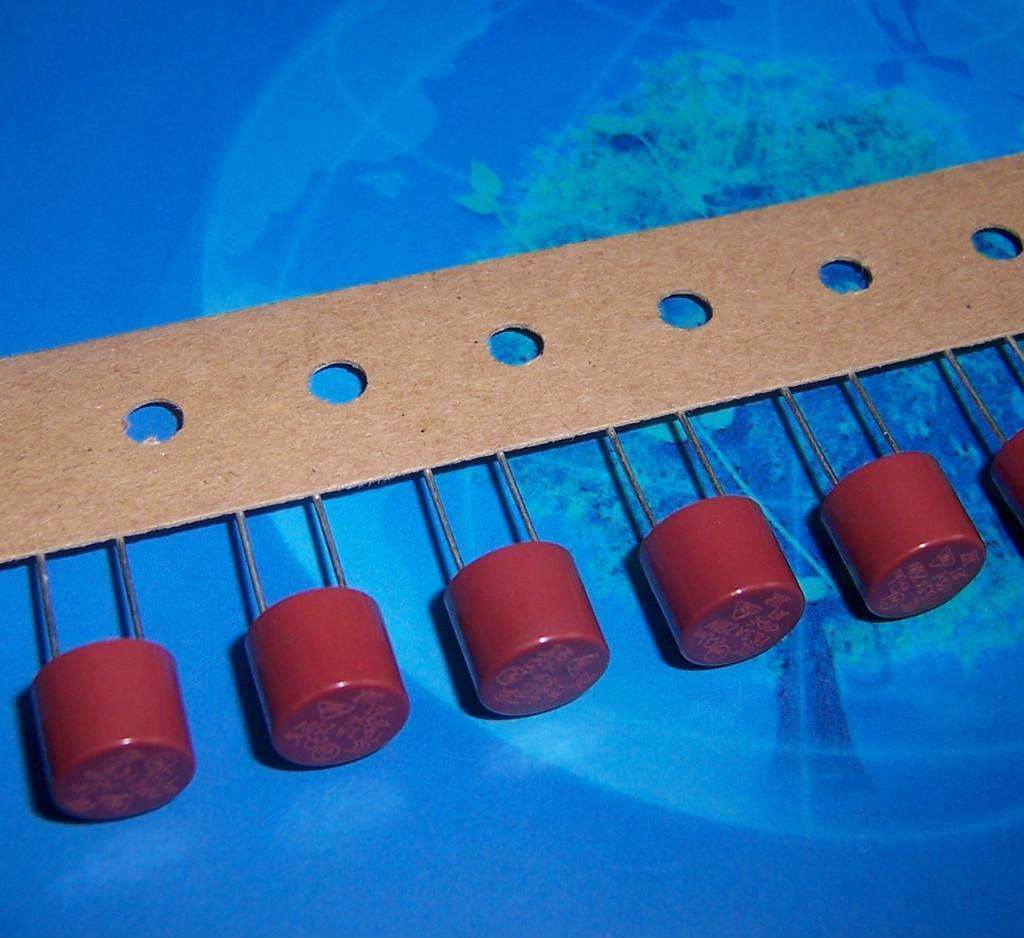

微型保险丝使用方法

在实际使用中,
微型保险丝对安装条件、耐化学性能、耐超声波清洗性能等各方面有什么特殊的要求和问题,必须事先通过厂商进行确认。 微型保险丝同贴片电阻和贴片电容等普通的电子元器件不同,由于生产厂家的差异,其规格有较大的差别,另外实际安装时对印制板的散热和配线散热都会带来一定的影响,因此对微型保险丝选型是否正确,应由产品的状态和多方面因素来综合考虑。
